РУКОВОДСТВО РАЗРАБОТЧИКА ИНФОРМАЦИОННЫХ СИСТЕМ СУБД ORACLE



Модели информационного пространства предприятия.


Комплексная автоматизация этих функции требует создания единого информационного пространства предприятия, в котором сотрудники и руководство могут осуществлять свою деятельность, руководствуясь едиными правилами представления и обработки информации в документном и бездокументном виде.

Для этого в рамках предприятия требуется создать единую информационную систему по управлению информацией или единую систему управления документами, включающую возможности:

  • удаленной работы, когда члены одного коллектива могут работать в разных комнатах здания или в разных зданиях;
  • доступа к информации, когда разные пользователи должны иметь доступ к одним и тем же данным без потерь в производительности и независимо от своего местоположения в сети;
  • средств коммуникации, например: электронная почта, факс, печать документов;
  • сохранения целостности данных в общей базе данных;
  • полнотекстового и реквизитного поиска информации;
  • открытость системы, когда пользователи должны иметь доступ к привычным средствам создания документов и к уже существующим документам, созданным в других системах;
  • защищенность информации;
  • удобства настройки на конкретные задачи пользователей;
  • масштабируемости системы для поддержки роста организаций и защиты вложенных инвестиций и т.д.

Начальным этапом создания такой системы является построение модели предметной области или другими словами модели документооборота для конкретного бизнеса и позиционировать в ней свое предприятие.

Определенные ранее направления автоматизации документооборота: поддержка фактографической информации, возможность работы с полнотекстовыми документами, поддержка регламента прохождения документов, определяют трехмерное пространство свойств, где по некоторой траектории движется любой программный продукт данного класса, проходя различные стадии в своем развитии (рис.2.).

Первая ось (F) характеризует уровень организации хранения фактографической информации, которая привязана к специфике конкретного рода деятельности компании или организации. Например: при закупке материальных ценностей происходит оформление товарно-сопроводительных документов (накладных, приемо-передаточных актов, приходных складских ордеров и т.д.), регистрируемых в качестве операционных документов, атрибутика которых очень важна для принятия управленческих решений. Информация из операционных документов используется при сложной аналитической и синтетической обработке, и, в частном случае, может быть получена пользователем через систему отчетов.



Рис.2. Трехмерное пространство свойств.
Вторая ось (D) - полнотекстовые документы, отражает необходимость организации взаимодействия: формирование и передача товаров, услуг или информации как внутри корпорации, так и вне ее. В этих документах наряду с фактографической информацией содержится слабо структурированная информация, не подлежащая автоматизированной аналитической обработке, такая, например, как форс-мажерные факторы и порядок предъявления претензий при нарушении условий договора. Все взаимоотношения между субъектами бизнеса сопровождаются документами, которые становятся осязаемым отражением результата взаимодействия.
Третья ось (R) вносит в пространство документооборота третье измерение - регламент процессов прохождения документов, а именно: описание того какие процедуры, когда и как должны выполняться. Основа для позиционирования относительно данной оси - набор формальных признаков (атрибутов) и перечень выполнения операций.
Точка в пространстве (F, D, R) определяет состояние системы документооборота и имеет координаты (f,d,r), где f,d и r принадлежат множествам F,D и R, соответственно. Положение этой точки зависит от уровня развития и стадии внедрения системы документооборота на предприятии, а также от его специфики и самих масштабов бизнеса.
Представив модель документооборота именно таким образом, можно, например, зная текущее положение дел с организацией делопроизводства на каждом конкретном предприятии, четко представить, в каких направлениях нужно двигаться дальше, чего недостает в текущий момент и каким образом органично использовать уже существующие системы автоматизации. Например, в одном из московских банков был накоплен большой массив фактографических данных, для обработки которых использовалась современная СУБД, развернутая на мощных, отказоустойчивых серверах - все, казалось бы, должно быть отлично. Однако при работе с внутренними документами наблюдалось дублирование информации: возникали ситуации, когда "никто вроде бы и не виноват", а банк время от времени лишается выгодных клиентов. Причина в том, что точка, отражающая положение системы документооборота для этой организации, имела достаточно большие координаты по оси "F" и, возможно, по оси "D", однако значение координаты по оси "R" было близко к нулю. Конкретным решением в этом случае может быть рассмотрение вопроса о внедрении системы управления регламентом. При этом не надо пока заботится о СУБД (ось "F") или электронных архивах (ось "D") - речь идет только об изменении значения координат по оси "R".
В общем случае, как уже отмечалось, процесс автоматизации делопроизводства на предприятии можно представить в виде кривой в трехмерном пространстве координат F,D,R. Причем, чем круче эта кривая, тем быстрее идет процесс модернизации, а чем больше значения всех трех координат - тем выше уровень автоматизации на корпорации и, как следствие, тем меньше у нее проблем с организацией своей собственной деятельности.
Работоспособна ли данная модель для задания пространства развития неавтоматизированной системы управления документооборотом? Да. Единственно, что в этом случае решается задача не облегчения рутинного труда по перемещению документов, их поиску и регистрации, а упорядочения всей системы документооборота. Новое качество, с которым сегодня ассоциируется возросший интерес к системам электронного документооборота, связано с использованием инструментальных систем, предназначенных для хранения, регистрации, поиска документов, а также для управления регламентом. Чаще ошибочно под новым качеством сегодня понимается простое внедрение отличной от ранее используемой технологии работы с документами, например локальной сети вместо дискет, переносимых с одного компьютера на другой. Вряд ли в этом случае уместно говорить о новом качестве управления предприятием. Кстати, уже упомянутый пример ручной работы режимных служб "почтовых ящиков", прекрасно вписывается в предложенную модель документооборота, а точка, отражающая его состояние, будет иметь координаты (1,1,1) - все равномерно, единственное, что отсутствует - компьютеризация.
Эволюция модели.
Рассмотренная модель документооборота не является застывшим образованием, данным нам в ощущениях - прежде чем сформировалось современное представление о контурах этой модели, она претерпела три основные фазы своей эволюции, две из которых представлены на рис.3., а третья на рис.2.
Фаза первая - фактографическая. Начало любой деятельности знаменуется обычно периодом накопления первичной информации, имеющей жесткую структуру и атрибутику. Условно эту фазу можно представить в виде одной единственной оси.



Рис.3. Эволюция бизнес - моделей документооборота.
Точка на этой оси - это текущее состояние системы документооборота организации. Движение по оси вверх характеризует накопление фактографической информации и начиная с определенного момента которого можно отметить второй этап первой фазы - возникновение понятия "операция". Документ теперь представляется как некоторый привязанный к бизнес - процессам предприятия агрегат из имеющихся характеристик (атрибутов). На этом этапе начинается процесс возникновения неравенства между ранее равноправными документами, в частности, документ-основание, а дальнейшее движение по оси приобретает все более операционный оттенок. После возникновения привязки к конкретным бизнес - процессам дальнейшая эволюция документооборота в одномерном пространстве уже невозможна - необходим новый качественный скачок к новой фазе.
Фаза вторая - полнотекстовая. Расширение организации и увеличение круга решаемых задач требуют использования полнотекстовых документов, включающих уже не только тексты, но и любые другие способы представления: графики, таблицы, видео и т.п виды конструкторско-технологической документации. Возникает новая ось - полнотекстовые или, лучше, мультимедийные документы, а точка в новом, уже двумерном, пространстве характеризует систему документооборота предприятия, где кроме фактографической базы документов имеются уже хранилища и архивы информации.
Хранилища позволяют накапливать документы в различных форматах, предполагают наличие их структуризации и возможностей поиска. Если на предприятии уже используется автоматизация, то хранилище - это не что иное, как электронный архив. Движение по оси "полнотекстовые документы" предполагает наращивание атрибутивных возможностей: разграничение доступа, расширение средств поиска, иерархию хранения, классификация. Здесь же возникают такие понятия как электронная подпись, шифрование и т.п.
На данной оси также имеются свои этапы - с определенного момента развития хранилища можно уже говорить не об индивидуальном, а о корпоративном архиве, обслуживающем деятельность рабочих групп. Точка на плоскости эволюции, достигнутой во второй фазе, характеризует систему документооборота, позволяющую отображать фактографическую информацию в виде полнотекстовых документов, имеющих необходимое количество атрибутов. Доступ к этим документам может быть осуществлен по маршруту любого уровня сложности с соблюдением различных уровней конфиденциальности. Если, например, говорить о точке "А", то соответствующее ей состояние системы документооборота позволяет осуществлять синхронизацию работы различных рабочих групп сотрудников корпорации, расположенных на различных площадках. Система для этой точки предполагает также структурирование информации по уровням управления и наличие средств репликации данных. Однако, как только речь пошла о корпорации, двумерного пространства для соответствующей ей системы документооборота опять становится недостаточно - необходим новый скачок к очередной фазе.
Фаза третья - регламентирующая. Нормальный документооборот в масштабах корпорации невозможен без решения вопросов согласования или соблюдения регламента работы. Если ранее, на второй фазе (плоскость) негласно присутствовал лишь один, простейший регламент (нулевая точка) - каждый сотрудник имел доступ к архиву или его части, либо в папку каждому работнику помещалось индивидуальное задание (иначе говоря, было известно только, что документ существует), то сейчас этого недостаточно. Требуется уже интегральная оценка. Необходим, например, контроль за тем, как работник выполнил задание, или как продвигается документ в условиях нелинейного процесса своего согласования (например согласования пакета конструкторско-технологической документации на сборочную единицу).
Третья ось в пространстве документооборота предприятия, как и две другие имеет свое деление на этапы. Первоначальный этап движения по оси характеризуется наличием упрощенного регламента, отображаемого появлением атрибутов, отвечающих за регламент, например: "оплатить до", "действителен для". Количественное накопление атрибутов и расширение возможностей по управлению регламента сопровождается постепенным переходом ко второму этапу, отличительная черта которого - появление системы, специально предназначенной для отслеживания процесса соблюдения регламента. При дальнейшем движении вдоль этой оси можно говорить о появлении единой системы управления проектом. Теперь документ в системе "документооборота" становится вторичным - первична цель бизнеса, сам процесс реализации бизнес - процедур, оставляющий после себя документы.
Оси "F" и "D" определяют специфику деятельности организации, регламентируемую положением третьей координаты (R) пространства модели документооборота. При этом модель не зависит от технологии обработки документов, принятой на предприятии - все решает только цель деятельности, будь то государственная организация, торговая компания и промышленная фирма. В общем случае можно выделить три типа организаций:



  • Банк и торговая компания: приобретение, наценка, продажа, получение прибыли - главный объект деятельности;
  • бюджетная организация: основная деятельность - формирование документов;
  • промышленное предприятие: закупка сырья, переработка, создание нового продукта, реализация, получение прибыли. Цель деятельности - операция.

Если задачей организации является формирование документов, например мэрия, суд или министерство, то ее позиция в модели будет занимать достаточно высокое положение относительно осей "F" и "D". Кстати, сегодня наибольшей популярностью пользуются именно приложения, ориентированные на автоматизацию деятельности государственных и правительственных административных структур - основная цель которых и состоит в подготовке документов. Однако если рассматривать деятельность коммерческого банка или фирмы задача которой - производство операций, материальных ценностей , то здесь уже все три координаты должны иметь сбалансированные значения.
Рассмотрим в качестве примера основные шаги при разработки функциональной модели типовой АБС. Среди архитектур реализации АБС на сегодня выделят АБС пяти поколений: первые были предназначены для решения задач автоматизации бухгалтерских операций, АБС второго и третьего поколений также реализовывали элементы автоматизированного документооброта, АБС четвертого поколения строились по классической схеме трехзвенной клиент-серверной архитектуры и имели модульную структуру, реализующую концепции docflow. АБС пятого поколения являются информационными системы реилизующими полнофункциональную модель workflow - автоматизации бизнесс-процессов (рис.4,5).

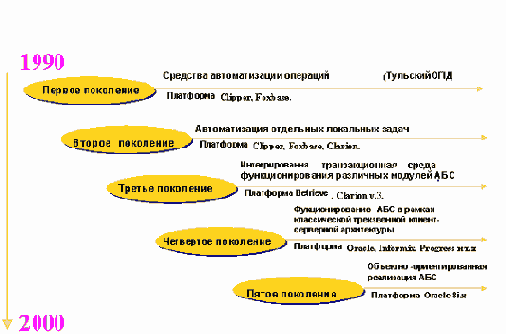

Рис.4. Поколения АБС и их характеристики.

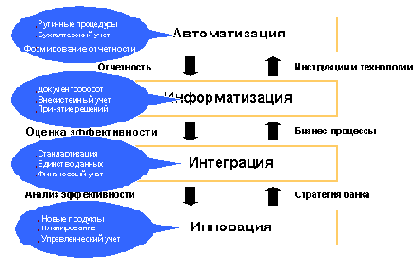

Рис.5.приницпы реализации интеллектуальной инфраструктуры банка.
Схема функциональных бизнес-потоков типовой АБС четвертого поколения представлена на рис.6., а функциональная схема технологических потоков операций на рис.7.

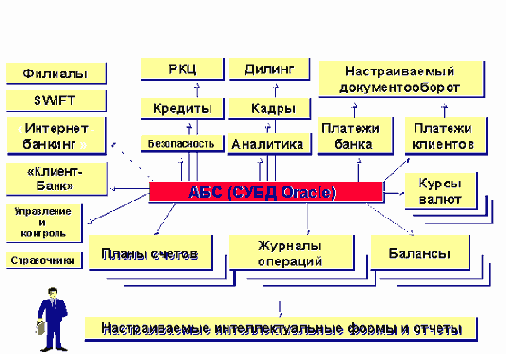

Рис.6. Функциональная схема типовой АБС 4-го поколения.

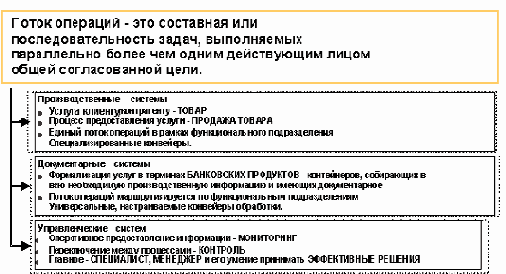

Рис.7. Функциональная схема технологических потоков операций.
Назначения большинства модулей АБС (рис.6) достаточны понятны, едиснтвенное следует уточнить, что под интернет-банкингом понимает автоматизированная система реализующая технологии busines-to-customers (клиентское обслуживание, включая электронные платежы физических лиц) и bisnes-to-bisnes (обеспечение работы дистрибьюторско-дилерской сети корпораций в режиме on-line коммерции).
Разработав функциональную схему бизнес-потоков, структурировав ее в соотвествии с модульным принципом построения любой системы управления и выделив базовые технологические потоки операций на каждом из уровне модульности (итог: перечень документов и операций обрабатываемых на конкретном рабочем месте, маршруты их движения, контроля и управления), можно приступать к следующему этапу проектирования информационной системы.
