Головки звукоснимателей

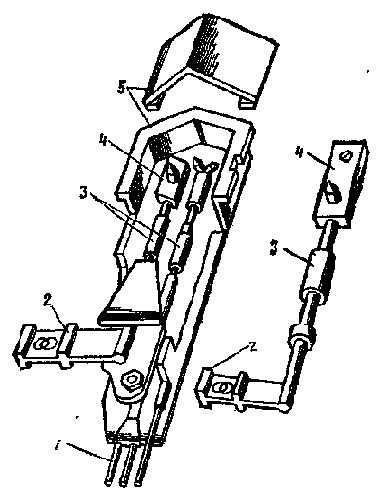

Для воспроизведения грамзаписи (в проигрывателях, электро­фонах, радиолах) служат пьезоэлектрические звукосниматели. Основным узлом звукоснимателя, определяющим качество воспроизве­дения звука, является пьезокерамическая головка (рис. 27), кото­рая состоит из пластмассового корпуса 5 с закрепленными в нем пьезоэлементом 3, иглодержателем с иглой 4, выводами 1 для под­ключения усилителя, устройством поворота (смены) иглы 2 Голов­ка вставляется в пазы тонарма и гнезда разъема, чем обеспечивается требуемое положение иглы по отношению к пластинке и элект­рический контакт выводов пьезоэлемента с входом усилителя.

Рис. 27. Головка звукоснимателя ГЗКУ-631Р

В настоящее время выпущено несколько типов головок звуко­снимателей, позволяющих воспроизводить запись только с долгоиг­рающих пластинок (ЗЗ 1/3 мин-1), или универсальных, допускающих работу (путем смены иглы) как с обычными, так и с долгоиграю­щими пластинками. В большинстве звукоснимателей иглу меняют поворотом иглодержателя. В-старых конструкциях головок при пе­реходе от обычной к долгоиграющей пластинке изменялось положе­ние головки звукоснимателя.

Необходимость смены иглы вызывается тем, что и обычных пла­стинках звуковая канавка имеет глубину 50 и ширину 150 мкм при радиусе закругления до 30 мкм. У долгоиграющих пластинок глуби­на канавки около 18 мкм, ширина до 50 мкм, а радиус закругления не превышает 10 мкм. Эти размеры определяют различную форму иглы головки звукоснимателя, поэтому во избежание порчи звуко­вой канавки недопустима работа с иглами не своего размера.

В современных пьезоэлектрических звукоснимателях применяют иглы из корунда или искусственного алмаза. В разных конструкциях головок длина игл составляет от 0,8 до 1,5 мм, а радиус закругле­ния острия — от 10 до 70 мкм. Игла запрессована в металлический иглодержатель, который через эластичную (пластмассовую или ре­зиновую) муфту соединен с пьезоэлементом. В современных голов­ках элемент изготовлен из пьезокерамики, обладающей большей механической прочностью, чем пьезоэлементы из сегнетоэлектриков в старых головках.
Головки пьезоэлектрических стереозвукоснима- телей отличаются от монофонических числом пьезоэлементов (два вместо одного).

При воспроизведении грамзаписи игла звукоснимателя, двигаясь по звуковой канавке, совершает сложные колебания, которые через иглодержатель и эластичную муфту передаются пьезоэлементу. Бла­годаря этим механическим воздействиям колеблющегося иглодер­жателя на обкладках пьезоэлемента создается эдс звуйовой часто­ты, которую затем подают на усилитель.

Основными параметрами, характеризующими звукосниматели, являются чувствительность, максимальная эдс и диапазон рабочих частот.

Таблица 53

Тип пластинки





Обозначения на головках звукоснимателей

знак

цвет

Обычная (МШ) 78 мин-1

78

Зеленый

Долгоиграющая монофоническая М(МУ) 33 1/з мин-1

Л

Красный

Долгоиграющая моно- и стереофони­ческая М(МУ); С (СМ) 33 1/3 мин-1

ОО

Голубой

Чувствительность звукоснимателей с пьезоэлектрической голов­кой составляет 5 — 10 В-с/м, максимальная эдс — 0,2 — 0,25 В, а диапазон рабочих частот — от 50 до 12500 Гц при неравномерности частотной характеристики до 10 дБ.

Пьезоэлектрические головки имеют буквенно-цифровое обозна­чение, определяющее ее тип и конструкцию (например, обозначение ГЗКУ631 расшифровывается так: буквы означают, что головка зву­коснимателя керамическая универсальная, а цифры — номер и тип разработки). Если в головке использована алмазная игла, в обозна­чение вводят букву А.

Условные обозначения (табл. 53) обычно наносят на головки или переключатели игл. Выводы головок стереофонических звуко­снимателей различают по цвету проводников. Цвета, соответствую­щие номерам выводов и каналам звукового тракта, приведены в табл. 54.

Таблица 54



Вывод



Маркировка выводов головок стереозвукоснимателей



номер вывода

цвет провода

Левый канал

1

Белый

Общий (земля)

2

Черный

Правый канал

3

Красный

Левый канал

1

Белый

Левый канал (земля)

2

Синий

Правый канал

3

Красный

Правый канал (земля)

4

Зеленый
