Схемы автогенераторов
Кроме рассмотренных ранее схем с трансформаторной связью широко распространены трехточечные схемы с индуктивной автотрансформаторной (рис. 104, а) и емкостной (рис. 104,6) ОС, в которых колебательный контур подключается к электродам транзистора (по переменному току высокой частоты) тремя точками Э, Б, К (на рис. 104, а отвод Э от контурной катушки подключен к эмиттеру через малое внутреннее сопротивление источника Ек), а также схемы RС-генераторов. Элементы контура к электродам транзистора должны подключаться так, чтобы выполнялось фазовое условие самовозбуждения генератора.
В автотрансформаторной схеме с индуктивной ОС (см. рис. 104, а) напряжение ОС снимается с части витков Lc контурной катушки LK, которые заключены между эмиттером и базой транзистора, и через конденсатор С1 подается на его базу. Мгновенные значения напряжений на катушках Lc и LK относительно средней точки противоположны (сдвинуты по фазе на 180°) и усилительный каскад дополнительно сдвигает фазу на 180°, в результате чего в схеме устанавливается положительная ОС и обеспечивается баланс фаз. Амплитудное условие самовозбуждения удовлетворяется подбором величины ОС (числа витков катушки связи).
В схеме с емкостной ОС (рис. 104,6) резонансный колебательный контур образован конденсаторами Cl, C2 и катушкой LK. Напряжение ОС снимается с конденсатора С2. Фазовое условие самовозбуждения в схеме удовлетворяется, поскольку мгновенные значения напряжения на конденсаторах противоположны. Условие баланса амплитуд обеспечивается выбором емкости конденсатора С2. При ее увеличении ОС уменьшается. Настройку контура генератора удобно производить конденсатором переменной емкости СК| включаемым параллельно катушке контура. При включении конденсатора СЗ в контур последовательно с катушкой LK обеспечивается повышение стабильности частоты генератора при изменениях температуры и напряжения источника питания. Рабочий режим транзистора по постоянному току и его термостабилизация устанавливаются в приведенных схемах с помощью делителя R1R2 и резистора R3.

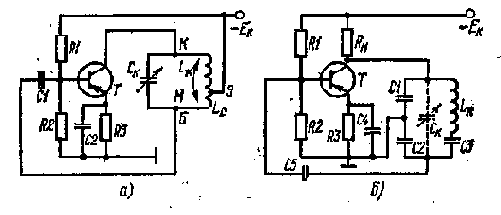

Рис. 104. Трехточечный схемы автогенераторов: а — с индуктивной автотрансформаторной связью, б — с емкостной связью
RC- генераторы формируют гармонические колебания низких частот. На низких частотах затруднительно использование частотно-избирательных LC-цепей вследствие значительного увеличения размеров элементов контура, снижения его добротности, невозможности плавной перестройки контура в широком диапазоне частот. Поэтому для генераторов низких частот применяют частотно-избирательные (фазирующие) RС-цепи.

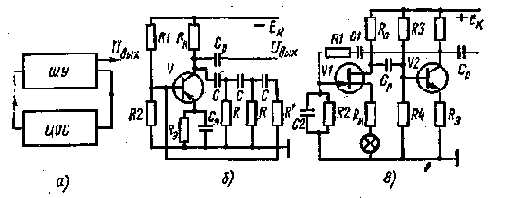

Рис. 105. Схемы генераторов:
а — структурная, б — с трехзвенкой фазирующей цепью, в — с Г-образной фазирующей цепью; Rи. Rc — резисторы истока и стока, Ср — разделительный конденсатор
Структурная схема генератора (рис. 105, а) с частотно-избирательной ЯС-цепью содержит широкополосный усилитель ШУ и фазирующую цепь частотно-избирательной обратной связи ЦОС. В качестве фазирующей цепи используют, одно- или многозвенные ЯС-фильтры, обеспечивающие требуемый фазовый сДвиг на частоте генерируемых колебаний. Чтобы чаетота колебаний в генераторе в основном определялась параметрами звеньев фазирующей цепи, а их амплитуда оставалась стабильной в заданном диапазоне частот, усилитель должен иметь большой коэффициент усиления по току и обладать высоким входным и относительно малым выходным сопротивлениями.
Схема RС-генератора с трехзвенной фазирующей RС-цепью показана на рис. 105, б. Напряжение на выходе резисторного усилителя сдвинуто по фазе на 180° относительно напряжения на входе. Чтобы получить положительную *ОС в генераторе, трехзвенная фазирующая цепь должна обеспечивать дополнительный фазовый сдвиг сигнала на 180°. Фазирующая цепь вызывает затухание сигнала, поэтому для выполнения условия баланса амплитуд в схеме используют транзистор с относительно большим коэффициентом передачи тока (А21э>45).
Схема RС-генератора с Г-образной фазирующей цепью показана на рис. 105, в. Генератор представляет собой двухкаскадный широкополосный резисторный усилитель с положительной ОС.
Каждый из резисторных каскадов изменяет фазу колебании на 180°, поэтому баланс фаз в схеме обеспечивается автоматически. Чтобы генератор работал на одной частоте, условие баланса фаз должно выполняться лишь на рабочей частоте генератора. Для выполнения этого условия в цепь ОС включена фазирующая Г-образная цепь с последовательно соединенными элементами C1R1 и параллельно соединенными C2R2. Цепь C1R1 создает положительный фазовый сдвиг, a C2R2 — отрицательный. На определенной частоте фазовый сдвиг сигнала будет скомпенсирован (окажется равным нулю). На этой частоте и будет осуществляться баланс фаз, т.е. наступит самовозбуждение генератора. Частота генератора to = 1/\/C1RlC2R2 , а при R1=R2=R и С1=С2=С, w=1/RС. Коэффициент передачи фазосдвигающей цепи
Очевидно, условие баланса амплитуд в схеме выполняется лишь при коэффициенте усиления двухкаскадного усилителя K>3.
Свойства фазосдвигающей цепи реализуются при высоком вход-ном сопротивлении первого каскада и малом выходном сопротивлении второго каскада. Для этой цели первый каскад выполняют на полевом транзисторе. Для стабилизации амплитуды колебаний в генератор введена ООС на нелинейных элементах (терморезисторах, лампах накаливания), сопротивление которых зависит от проходящего тока. Регулирование рабочей частоты осуществляется изменением параметров двух элементов фазирующей цепи, поэтому в схеме используют сдвоенные переменные резисторы или сдвоенные конденсаторы переменной емкости.
