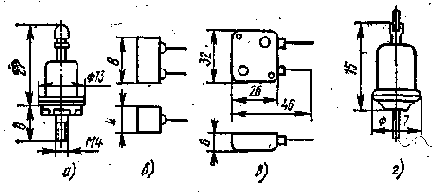

Стабилитроны
Стабилитроны применяют в качестве стабилизаторов или опорных элементов электрических цепей. Их работа основана на электрическом (лавинном или туннельном) пробое р-n-перехода под действием обратного напряжения. В этих диодах для работы ис-, пользуется обратная пробойная ветвь ВАХ p-n-перехода (рис. 44, участок а). В пределах рабочего участка АВ этой ветви характеристики значительное изменение тока через диод от Iст.мин До Iст.мако сопровождается лишь небольшим увеличением напряжения AUCТ. Как правило, стабилитроны изготовляют из кремния, обладающего незначительным тепловым током Iо и устойчивыми характеристиками в широком диапазоне температур. Стабилитроны характеризуются следующими параметрами.
Номинальное напряжение стабилизации Uст, измеряемое при некотором среднем (номинальном) токе.
Минимальный Iст.мин и максимальный Iст.макс токи стабилизации. При токах, меньших Iст.мин, растет rДИф и пробой становится неустойчивым. При токах, больших Iст.макс, увеличивается мощность рассеивания и разогрев диода, возрастает опасность теплового пробоя и повреждения диода.
Температурный уход напряжения стабилизации ДUСт.т, определяемый как разность номинальных- напряжений стабилизации UСт1, Uст2 при двух температурах окружающей среды.
Температурный коэффициент напряжения стабилизации, равный отношению относительного изменения напряжения к абсолютному изменению температуры окружающей среды (%/°С): ч
Дифференциальное сопротивление пробивной ветви характеристики
Рис. 44. Вольтамперные характеристики стабилитронов (а) и ста-бисторов (б)
Несимметричность, напряжения стабилизации Uсе симметричных приборов, состоящих из двух (соединенных встречно) р-л-переходов.
Такие стабилитроны включаются в схему любой полярности и за счет эффекта компенсации (прямая и обратная ветви имеют разные знаки ТКU) обладают меньшим TKUcT.
В стабисторах используются свойства прямой ветви ВАХ (рис. 44, участок б). Параметры стабис-торов аналогичны параметрам стабилитронов, а их максимальные токи, мощности и тепловые „параметры те же, что и у выпрямительных диодов.
