Стабилизация частоты генераторов


Общие сведения. Частота колебаний автогенератора определяет­ся его режимом работы и параметрами контура. В процессе работы генератор подвергается различным воздействиям (изменениям тем­пературы,, напряжения, влиянию других усилительных каскадов), вы­зывающим изменение частоты. Уменьшение влияния этих факторов достигается параметрической и кварцевой стабилизациями.

Параметрическая стабилизация частоты осуществляется подбо­ром элементов схемы (конденсаторов, катушек индуктивности, резис­торов, транзисторов), параметры которых в процессе работы изменя­ются мало. Температурные влияния уменьшают с помощью терми­ческой герметизаций контуров генераторов в специальных термостатах, с использованием конденсаторов с отрицательными ТКЕ, компенсирующих увеличение емкости других элементов схемы. Влияние колебаний питающих напряжений снижают, применяя ста­билизаторы напряжения и тока. Электромагнитные влияния ослаб­ляют, рационально размещая элементы схемы и экранируя их.

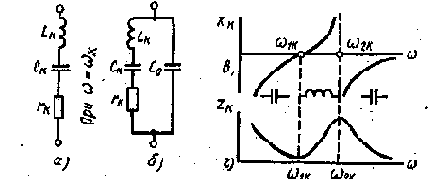

Рис 106. Эквивалентные схемы кварцевого резонатора (а, б) и гра­фики реактивного (в) и полного (г) сопротивлений кварца

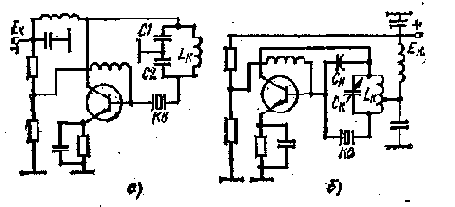

Кварцевая стабилизация, наиболее эффективный способ повы­шения устойчивости частоты генераторов, основана на применении в схемах кварцевых пластин с сильно выраженным пьезоэлектрическим эффектом. Если к пластине кварца приложить переменное напря­жение (поместить ее в электрическое поле ВЧ), то она испытывает периодические механические деформации, т. е. сжимается и разжи­мается, что в свою очередь вызывает появление электрических заря­дов на ее гранях. В результате в цепи (между входными зажимами) проходит переменный ток, имеющий две составляющие. Реактивный ток Iс проходит через емкость, образованную металлическими пла­стинами кварцедержателя. Ток кварца Iк обусловлен наличием пье-зоэффекта и зависит от частоты приложенного напряжения. Когда частота подведенного переменного напряжения совпадает с собст­венной частотой механических колебаний кварца, наступает резо­нанс, при котором амплитуда колебаний будет максимальной.
