СПРАВОЧНИК МОЛОДОГО РАДИСТА
Транзисторы малой мощности
Низкочастотные. Германиевые сплавные транзисторы р — n — р МП39Б, МП40А, МП41А применяются для работы в схемах усиления НЧ и выпускаются в металлическом корпусе (рис. 56, а — в) со стеклянными изоляторами и гибкими выводами, массой 2,5 г, с диапазоном рабочих температур от — 60 до +70 °С. Электрические параметры приведены в табл. 109.
Кремниевые транзисторы р-n-р МП 114, МП 115, МП116 выпускаются в металлическом корпусе со стеклянными изоляторами и гибкими выводами (рис. 57), массой 1,7 г, с диапазоном рабочих температур от — 55 до +100°С. Электрические параметры приведены в табл. 110.

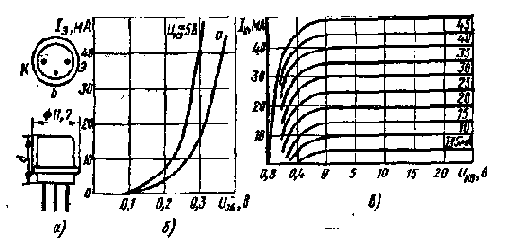

Рис. 56. Цоколевка и габаритные размеры транзисторов МП39В, МП40А, МП41А (а) и их входные (6) и выходные (в) характеристики в схеме с общей базой

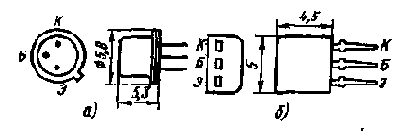

Рис. 57. Цоколевка и габаритные размеры транзисторов МП114 — МП116
Таблица 109
|
Параметры |
Типы транзисторов |
||
|
МП39Б |
МП40А |
МП41А |
|
|
Предельная частота передачи тока, МГц, при Iэ=1 мА и Uкб=5 В |
0,5 |
1 |
1 |
|
Коэффициент передачи тока при Uкб= — 5 В; Iа=1 мА, f=1 кГц и температуре, СС : |
|
|
|
|
20 |
20 — 60 |
20 — 40 |
50 — 100 |
|
60 |
20 — 80 |
20 — 120 |
50 — 300 |
|
— 40 |
10 — 60 |
10 — 40 |
25 — 100 |
|
Пробивное напряжение Uкб, В, при f=50 Гц |
15 |
30 |
15 |
|
Наибольшие; напряжения UKЭ и UK6, В, при ,40 °С: постоянное |
15 |
30 |
15 |
|
импульсное |
20 |
30 |
20 |
|
Коэффициент шума, дБ, при Iэ=0,5 мА, Uкб=1,5 В и f=1 кГц |
12 |
|
|
Обратный ток коллектора, мкА, при UКб= — 5 В и температуре, °С:
20 ............... 15
70 ............... 300
Обратный ток эмиттера, мкА, при UЭб= — 5 В 30
Наибольший постоянный ток коллектора, мА 20
Емкость коллектора, пФ, при UK6=5 В и
f=500 кГц.............. 60
Наибольший импульсный ток коллектора,
мА, при IЭСр<40 мА......... 150
Выходная проводимость, мкСм, при Iэ=1 мА,
U„б=5 В и f=1 кГц.......... 3,3
Сопротивление базы, Ом, при Iэ=1 мА,
Uкб=5 В и f=500 кГц......... 220
Мощность, рассеиваемая коллектором, мВт, при температуре, °С:
