Варикапы


Варикапы применяют для осуществлений частотной и амплитуд­ной модуляции, а также в .схемах автоподстройки частоты (АПЧ) для перестройки резонансной частоты контура. Если эти.приборы используют в устройствах параметрического усиления и умножения частоты (обычно в СВЧ-диапазоне), их называют варакторами. Принцип их действия основан на изменении барьерной емкости Се . p-n-перехода при изменении на нем обратного напряжения U0бр (рис. 46,а). Варикапы характеризуются следующими параметрами.

Емкость С перехода при заданном обратном напряжении У0бр.

Коэффициент перекрытия Кс — отношение максимальной к ми­нимальной емкости варикапа.

Температурный коэффициент емкости ТКЕ — относительное из­менение емкости варикапа при изменении температуры окружающей среды на 1 °С.

Добротность варикапа, Q; на низких частотах Qн=wСrДИФ, а на высоких частотах Qв=1/(wrбС).

Максимальные напряжения, мощности и тепловые параметры у варикапов те же, что и у выпрямительных диодов.

Кремниевые варикапы Д901 (А — Е) выпускают в металлическом герметичном корпусе (рис. 46,6) массой 1 г, с диапазоном рабочих температур от — 55 до +85°С. Электрические параметры варикапов приведены в табл. 91.

Таблица 91

Параметры

Типы варикапов



Д901А

Д901Б .

Д901В

Д901Г

Д901Д

Д901Е

Емкость, пФ, при Uобр=4 В, f=50 МГц и температуре 20 °С

22 — 32

22-32

28 — 38

28 — 38

34 — 44

34 — 44

Добротность при Uобр = 4 В, f=50 МГц и температуре 20 °С

25

30

25

30

25

30

Коэффициент перекрытия по емкости

4

3

4

3

4

3

Постоянное обратное напряжение, В

80

45

80

45

80

45

Мощность рассеивания, мВт, при температуре от — 60 до +25 °С

250

250

250

250

250

250

Температурный коэффициент емко­сти, 1/°С:

при Uобр = 4 В

5- 10-4

5- 10-4

5*10-4

5- 10-4

5*10-4

5- 10-4

при Uобр =40 В

2-10-4

. 2- 10-4

2-10-4

2-10-4

2*10-4

2-10-4

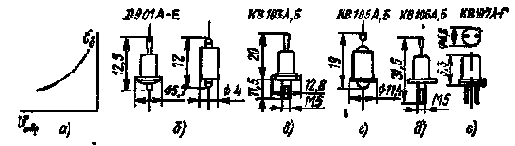

Рис. 46. Вольтфарадная характеристика (а) и общий вид варикапов (б — е)


Кремниевые варикапы KB 103 (А, Б) испрльзуют для умножите­лей частот и выпускают в металлическом корпусе (рис. 46, в) с винтом, массой 15 г, с диапазоном рабочих температур от — 40 до +85°С. Электрические параметры варикапов приведены в табл. 92.

Таблица 92

Параметры

Типы варикапов

KB 103А

КВ103Б

Емкость, пФ, при UобР=4 В, f=1-10 МГц

18 — 32

28 — 48

Добротность при Uобр = 4 В и f=50 МГц

40

50

Обратное напряжение, В, при температуре от — 40 до +85 °С....................80

Обратный ток, мкА, при UобР=80 В и температуре, °С:

+25 и — 40...............10

85.................150

Мощность рассеивания, Вт, при температуре корпуса от — 40 до +50 °С.............. 5

Таблица 93

1 параметры

Типы варикапов

КВ105А

КВ105Б

Емкость, пФ, при Uобр = 4 В

400 — 600

400 — 600

Добротность при Uобр =4 В и f=1МГц

500

500

Коэффициент перекрытия по емкости

3,8

3

Постоянное обратное напряжение, В, при температуре от — 60 до +100°С Мощность рассеивания, мВт, при тем­пературе, °С: от — 60 до +50

90 150

50 150

от 50 до 100

150 — 1,5 (T — 50)

Температурный коэффициент емкости, 1/°С, в рабочем диапазоне температур при Uобр = 4 В

5*10-4

Обратный ток, МКА, при U0бр макс и температуре +25 и — 60 °С

50

1 50

Параметры

Типы варикапов


КВ105А

KB 106 Б


Емкость, пФ, при Uобр=4 Б, f=1-10 МГц

И Uт<0,1 В

20 — 50

15 — 35


Добротность при Uобр=4 В, f=50 МГц и

Um<0,l В

40

60


Обратное напряжение, В (любой формы и пе­риодичности) при температуре корпуса «т — 55 до + 120°С

120

90


Мощность рассеивания, Вт, при температуре от — 55 до +75°С

7

5


Постоянный обратный ток, мкА, при макси-мальном обратном напряжении и температу­ре от +25 до — 55 °С

20


Таблица 95

Параметры

Типы варикапов

КВ107А

КВ107Б

КВ107В

КВ107Г

Емкость, пФ

10 — 40

10 — 40

30 — 65

30 — 65

Добротность при f=10 МГц

20

20

20

20

Постоянное обрат­ное напряже­ние, В, при ра­бочей темпера­туре

1,5UR1 +

+2,5

1,5UR2+

+4

1,5UR1+

+2,5

1,5UR2+

+4

Постоянный обрат­ный ток, мкА, при Uобр макс и температуре, °С:









25

100

70

2000

 — 40

1500

Мощность рассеи­вания, мВт, при температуре от — 40 до +50°С

100

Напряжения uri и U т (в начале рабочего участ­ка), В, при ко­торых изменяет­ся (уменьшает­ся) .емкость ва­рикапа)

2-9

6 — 18

2 — 9

6 — 18




Кремниевые диффузионно-сплавные варикапы KB 105 (А, Б) вы­пускают в металлическом корпусе (рис. 46, г) с гибкими выводами, массой 1 г, с диапазоном рабочих температур от — 60 до +100°С. Электрические параметры варикапов приведены в табл. 93.

Кремниевые эпитаксиально-диффузионные варикапы KB 106 (А, Б) используют для работы в умножителях частоты и выпускают в металлическом корпусе (рис. 46, д) с винтом, массой 15 г, с диапа­зоном рабочих температур от — 60 до 4-100°С. Электрические пара­метры варикапов приведены в табл. 94.

Кремниевые эпитаксиально-диффузионные варикапы KB 107 (А — Г) выпускают в металлическом корпусе (рис. 46, е) массой 1 г, с ди­апазоном рабочих температур от — 40 до +70°С. Их плюсовой вы­вод маркируется красной точкой. Электрические параметры варика­пов приведены в табл. 95.

Кремниевые зпитаксиально-планарные варикапы KB 110 (А — Е) выпускают в стеклянном корпусе (см. рис. 41, г) с гибкими вывода­ми, массой 0,25 г, с диапазоном рабочих температур от — 60 до + 125°С. Электрические параметры варикайов приведены в табл. 96.

Таблица 96



Параметры

Типы варикапов

КВ110А

КВ110Б

КВ 110В

КВ110Г

КВ110Д

KB110Е

Емкость, пФ, при

12 — 18

14 — 21

17 — 26

12 — 18

14 — 21

17 — 26

Uовр =4 В





%







Добротность при

300

300

300

150

150

150

UовР = 4 В и f=50 МГц













Обратное напряжение любой формы и периодич­ности, В............... 45

Постоянный обратный ток, мкА, при UОбр=4 В и температуре, °С:

25................. 1

125................. 100

 — 60................ 15

Мощность рассеивания, мВт, при температуре от — 60 до +50°С . ........... 100
